概述

本產品為戶外干式，適用于50HZ，6-10KV交流三相電力線路干中，作電能計量及繼電保護用，尤其適用于用電變化較大的場合。該系列產品是油浸式JLSJ-10的改進型產品，電壓、電流互感器均由硅澆注，其優良的抗污性、憎水性、仲縮性以及抗高濕、耐低溫的理化特性遠遠優于各種樹脂材料，價格低廉(略高于油澄式)，是目前實現無油化改造的首選產品，該產品有如下特點:

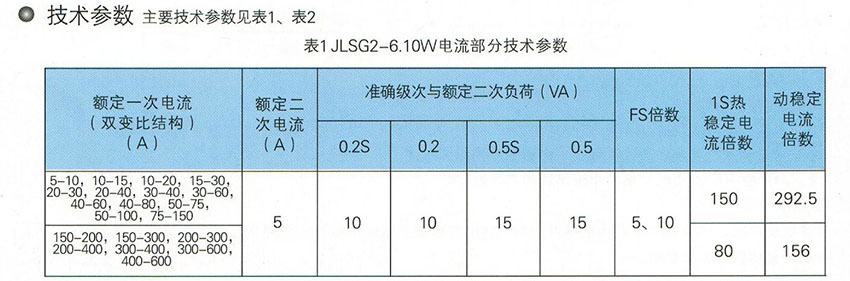

1、電流互驤器為0.2S級，雙變比結構，適用于負荷比較大的用電場所

2.三元件型產品為A、B、C三相均加裝電流、電壓互感器。適應于三相負荷不平衡或易地成電壓缺相的線路，以防止人為因素的竊電。

3. JLS1-10H.JLSJ-10具有更強的抗動熱穩定能力。

結構特點

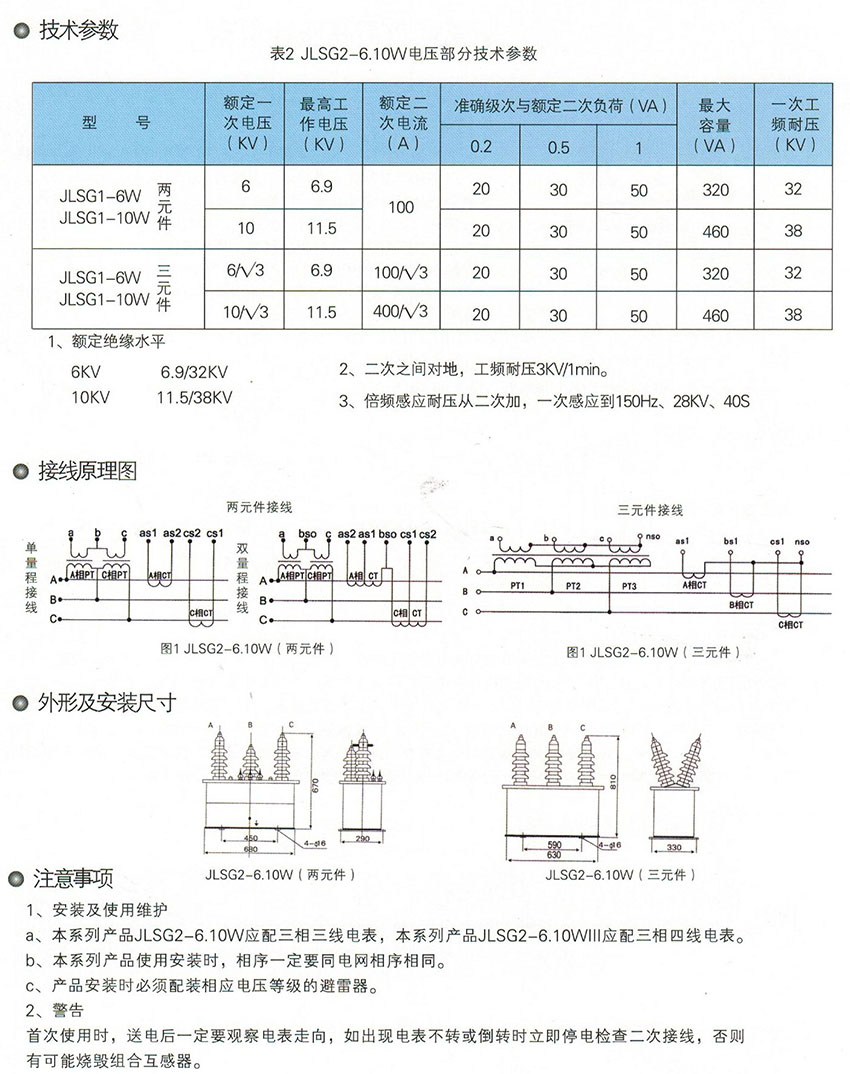

本系列產品電壓、電流互感器主體絕緣為硅膠澆注（1. 40C至+70C)、絕緣性能優良的特點。產品分兩元件型和三元件型兩種，兩元件型為A、C兩相裝有電壓、電流互感器，電壓互感器為V/V接線，二次電壓為100V，配用三相三線電能表:三元件型為A、B、C三相均裝有電流、電壓互感器，電壓互感器為Y/Y接線，二次相電壓分400/（320V），其電壓比10000 /400=25倍倍率較方便，二次有功表可配380V三相四線電能表，也可配三220V民用電能表分別計費，再累加電量，此種方式可防止人為因素從B相竊電。另種二次電壓為100/3V, 電壓比10000/3/100/3,配用100/3的三相四線電表。
